Grejanje bazena – Prvomajska br. 22 Novi Sad

URAĐENO OD STRANE ARTEL-a

  • Instalacija i ugradnja pločastog izmenjivača za grejanje vode bazena
  • Instalacija za povezivanje toplotne pumpe voda-voda ARTEL HP-15HCD i izmenjivača za grejanje bazena



KRATAK OPIS IZVEDENIH RADOVA

Tokom 2010. godine za potrebe grejanja objekta instalirana je toplotna pumpa ARTEL HP-15HCD. Početkom 2012. godine ugrađena je i oprema za grejanje bazena koja kao osnovni agregat koristi postojeću toplotnu pumpu voda-voda. U periodu od maja do septembra meseca toplotna pumpa voda-voda se koristiti kako za grejanje bazena, tako i za hlađenje objekta. Na instalaciji su postavljena dva elektromagnetna ventila kojim upravlja elektronika Artel toplotne pumpe. Investitor odabirom željenog režima rada bira ili grejanje bazena ili hlađenje kuće.

Ugrađen je pločasti lemljeni izmenjivač izrađenih od prohroma 304 po standardu ASTM A 204, SWEP Švedske proizvodnje.  Pločasti lemljeni izmenjivač je selektovan tako da pri temperaturi potisa toplotne pumpe od 33°C obezbeđuje temperature vode u  bazenu od 28,5°C pri minimalnom padu pritiska. Pri proračunu je uzeto u obzir da su dimenzije bazena 6,3×3,6×1,5 m, kao i da bazenska pumpa ima protok od 6 m³/h.

Instalacija za povezivanje toplotne pumpe voda-voda i izmenjivača za grejanje bazena je izvedena od CLIMATHERM FASER 40×3,7 cevi sa neophodnim fitingom za povezivanje. Deo cevi koje prolaze kroz objekat je izolovan izolacijom Armacell Tubolit DG 42 x 9 mm. Cevi koje se nalaze izvan objekta su izolovane dvostrukom izolacijom Armacell Tubolit DG 42 x 9 mm + Tubolit DG 54 x 13 mm. Deo trase koji prolazi kroz zemlju je pored dvostruke izolacije položen i u drenažnu korigovanu fleksibilnu cev.

OBJEKAT: bazen 6,3×3,6×1,5 m
ZAPREMINA BAZENA: 34 m³
ADRESA: Novi Sad, Prvomajska br. 22

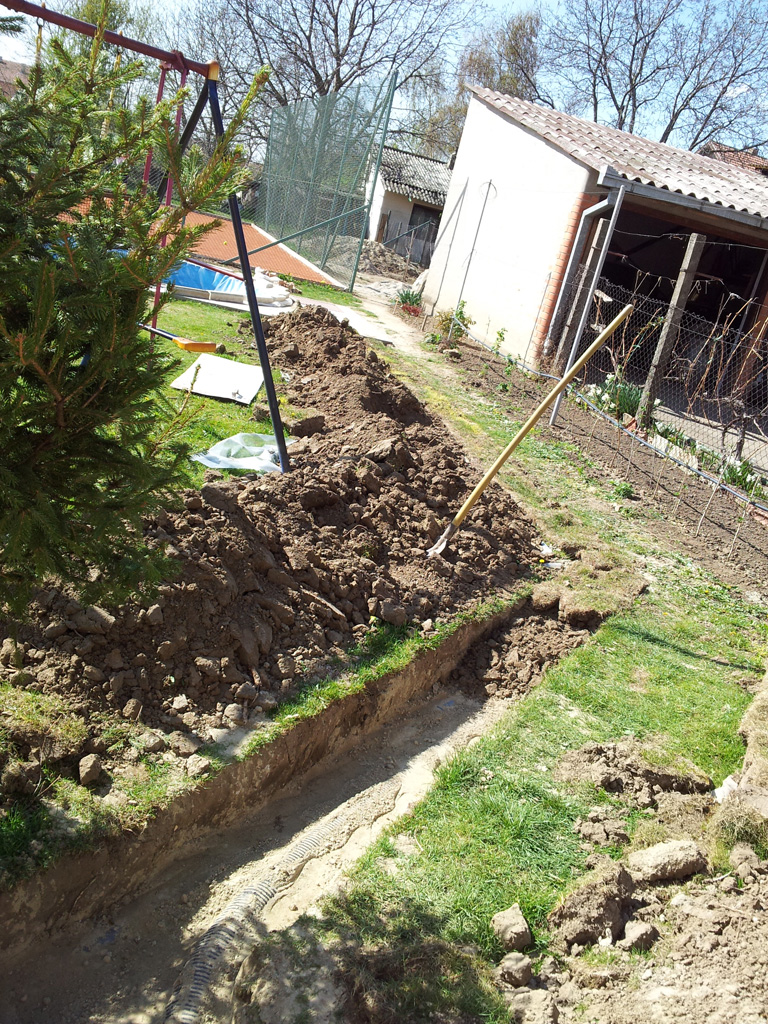

Cevovod do bazena

Cevovod do bazena

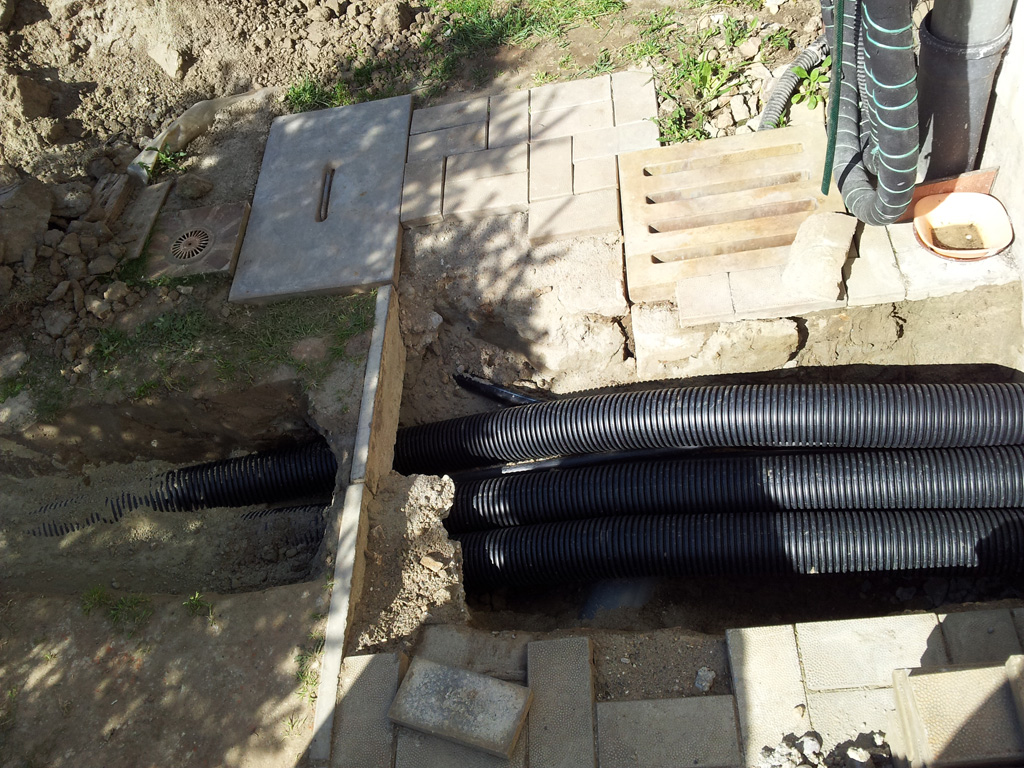

Izolacija-cevovoda

Izolacija cevovoda
